Hack Ecran – Rétro-éclairage led
Hacker le rétro-éclairage led d’un écran plat, même si la dalle est cassée.
matériel:
- 2 x résistances 180 ohms
- vielle écran plat (backlight LED)
- cable
- fer à souder
- alim 12V
hack led écran https://www.youtube.com/watch?v=Y2KK4YiOO1o&ab_channel=DIYPerks

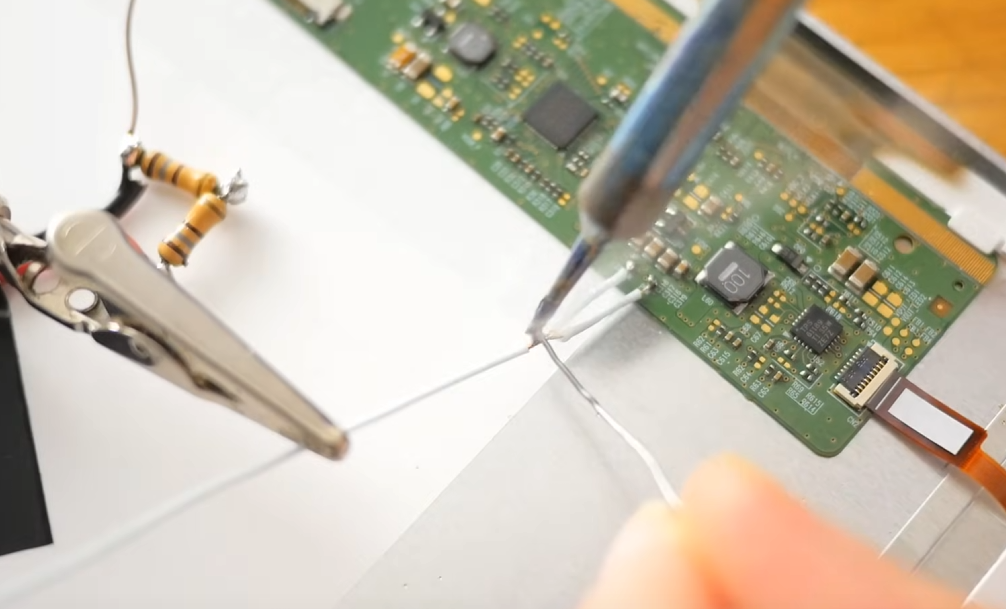

démonter l’écran plat (rétroéclairage led)
sur la carte trouver les points:

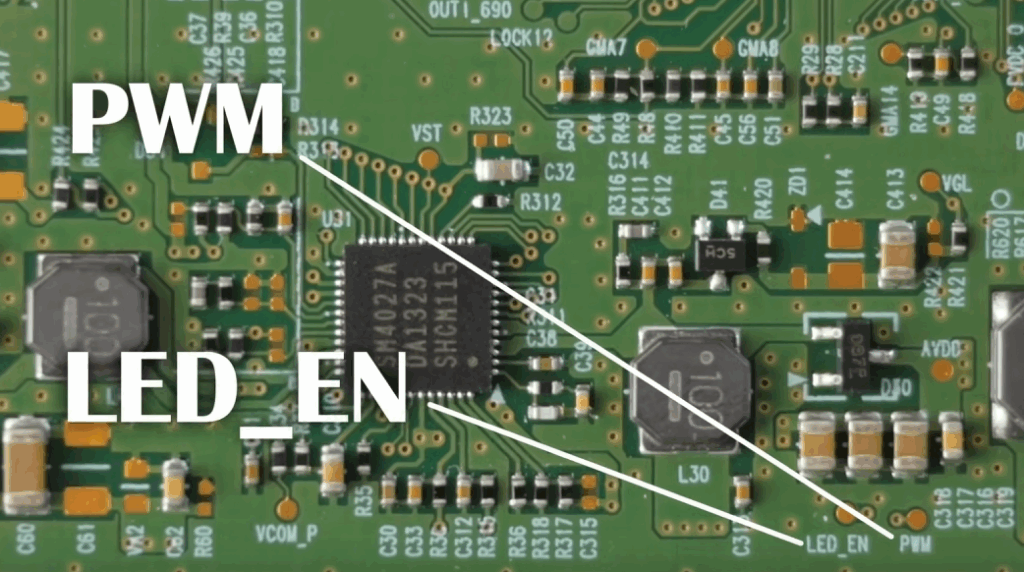

- Pwm may also be PWM_1

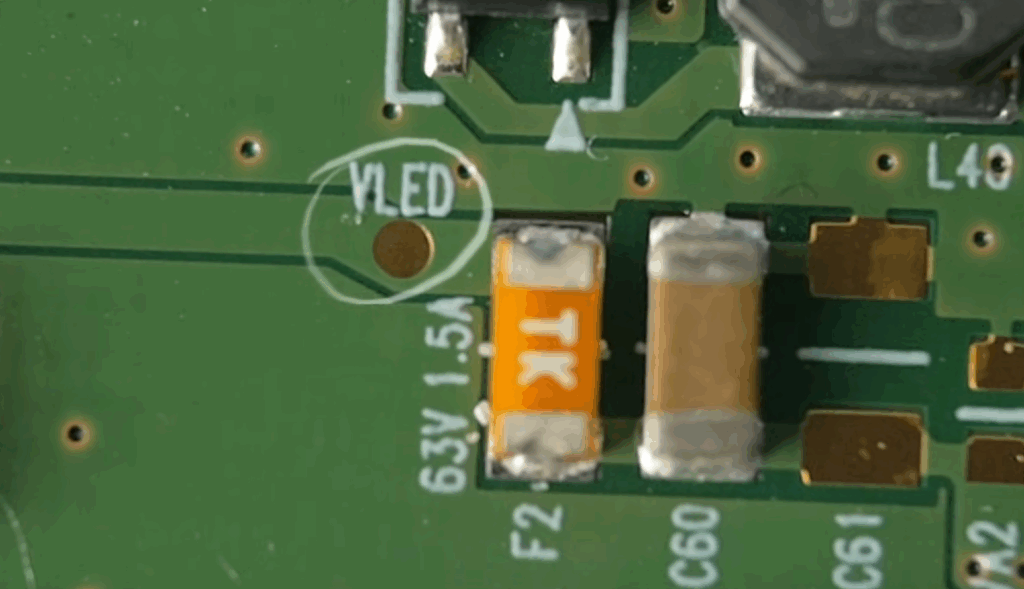

- VLED (12v) may also be called VCCS, or LED_VCCS. If you can’t find it try and find the fuse instead and solder to that.
- Led_en is sometimes called EN, ENA, BL_ON, LEDON, BL_EN, or ENAB
- Ground / masse

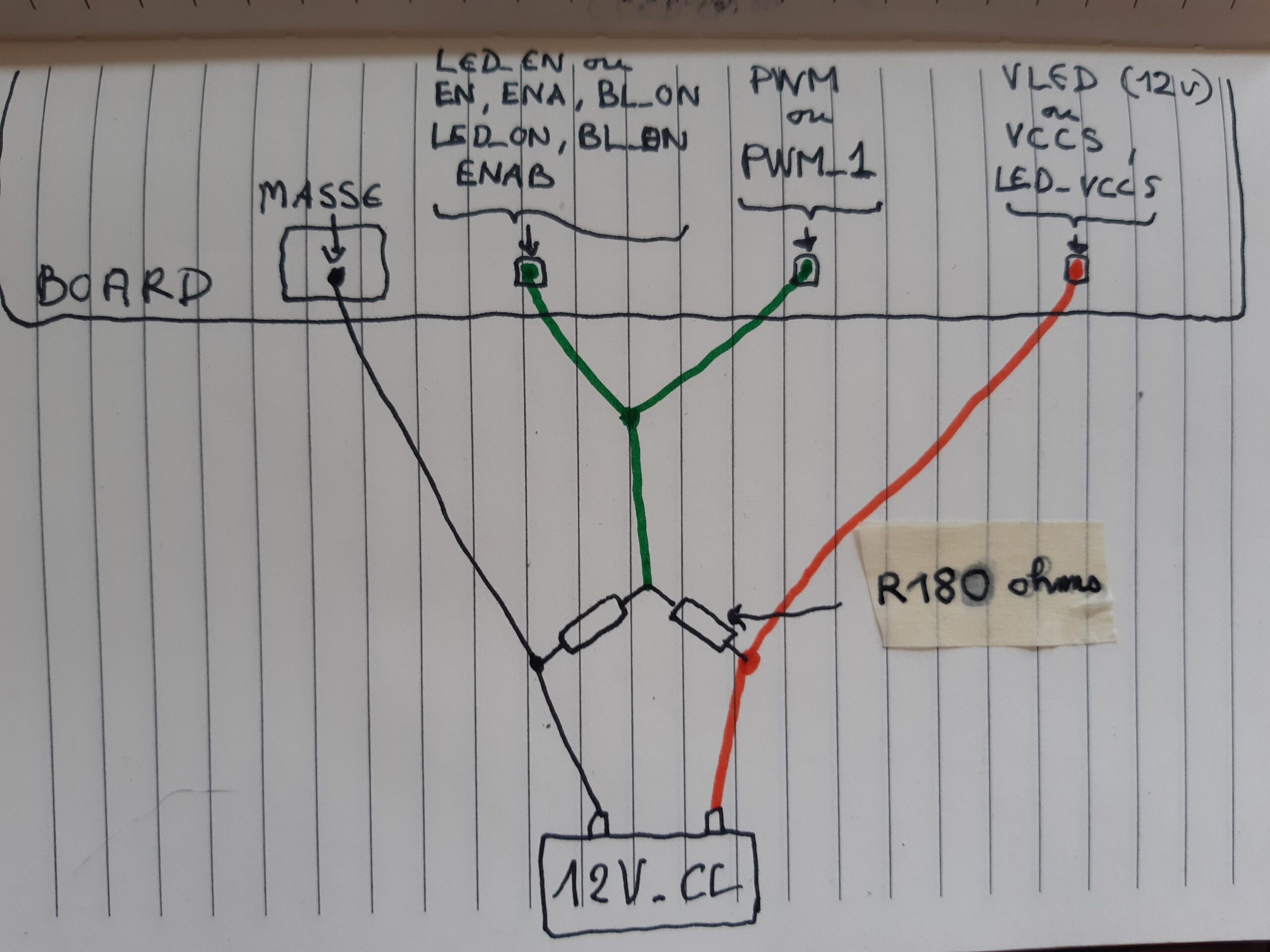

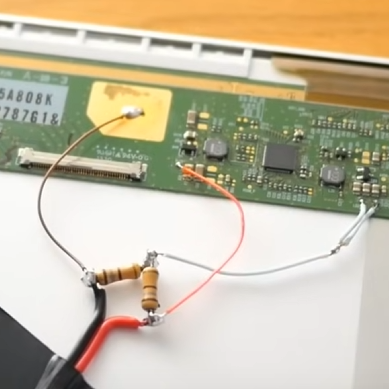

souder les 2 résistances en série et chaque extrèmités à l’alimentation (12V CC)

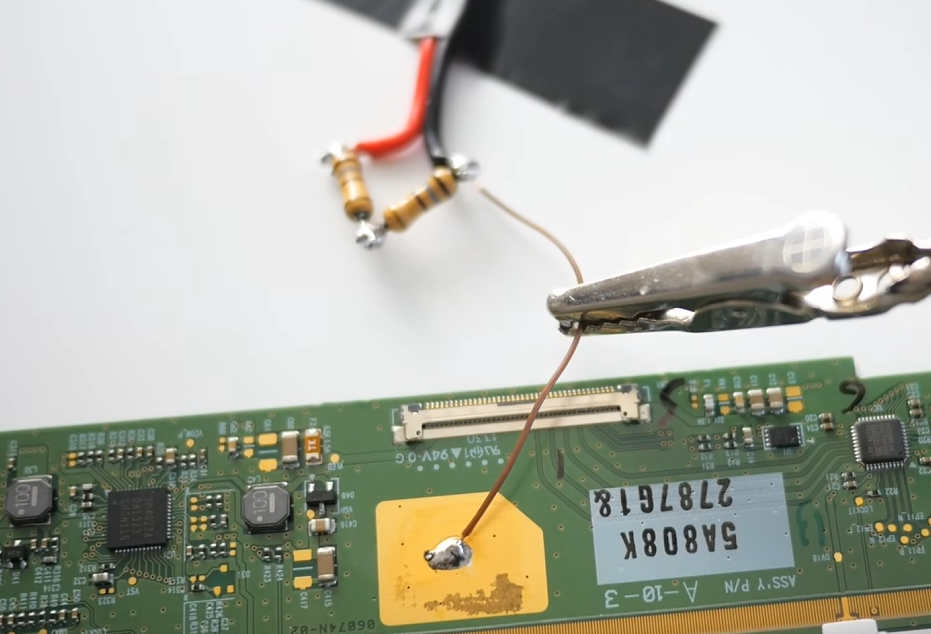

souder la masse (fil noir/neutre) sur la masse de la carte
souder la phase (fil rouge/+) à VLED (12v) (ou VCCS, ou LED_VCCS).
souder la jonction des 2 resistances à Pwm (ou PWM_1) ET à Led_en (ou EN, ENA, BL_ON, LEDON, BL_EN, or ENAB)
